產品概述
SVG動態無功功率發生電源是當今無功補償領域最新技術的代表，屬于靈活柔性交流輸電系統的重要組成部分。傳統的無源型無功補償裝置，無功輸出容量呈階梯式，補償容量不可連續可調，容易造成系統過補償或欠補償；而SVG是一個有源型電力設備，并網于電網上，是一個可控的無功電流源，其無功電流通過外部電流互感器，實時檢測負載電流，并通過內部DSP計算來分析負載電流的無功含量，然后根據設置值PWM信號發生器發出控制信號給內部IGBT使逆變器產生滿足要求的無功補償電流，快速地跟隨符合無功電流的變化而變化，自動補償電網系統所需無功功率，對電網無功功率實現動態無功補償，不僅能補償感性無功，還能補償容性無功，響應速度快，能夠時刻保證系統功率因數滿足要求。

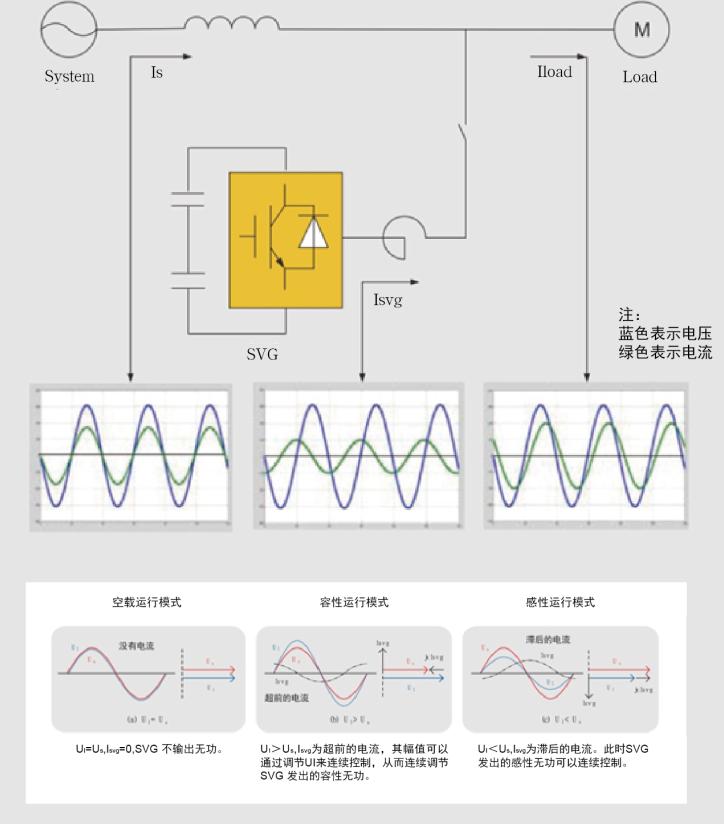

SVG動態無功功率發生電源是指將自換相橋式電路通過電抗器直接并聯在電網上，適當?shù)卣{(diào)節橋式電路交流測輸出電壓的相為和幅值或者直接控制其交流側電流，在、使該電路主動產生滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/span>
產品有整機式、模塊式，其中模塊式又有抽屜式、壁掛式，可適用于各種應用場合。

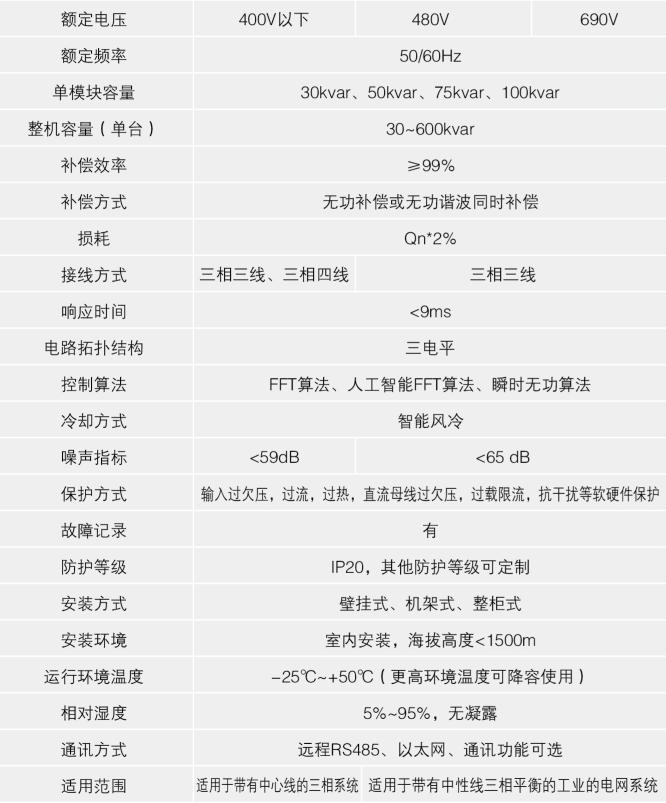

主要技術參數

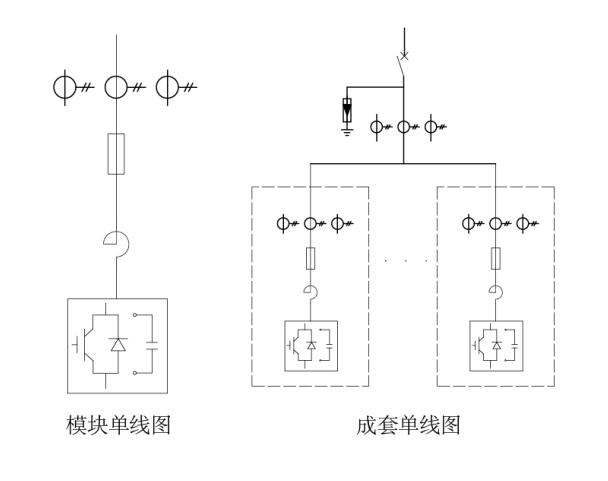

主系統圖

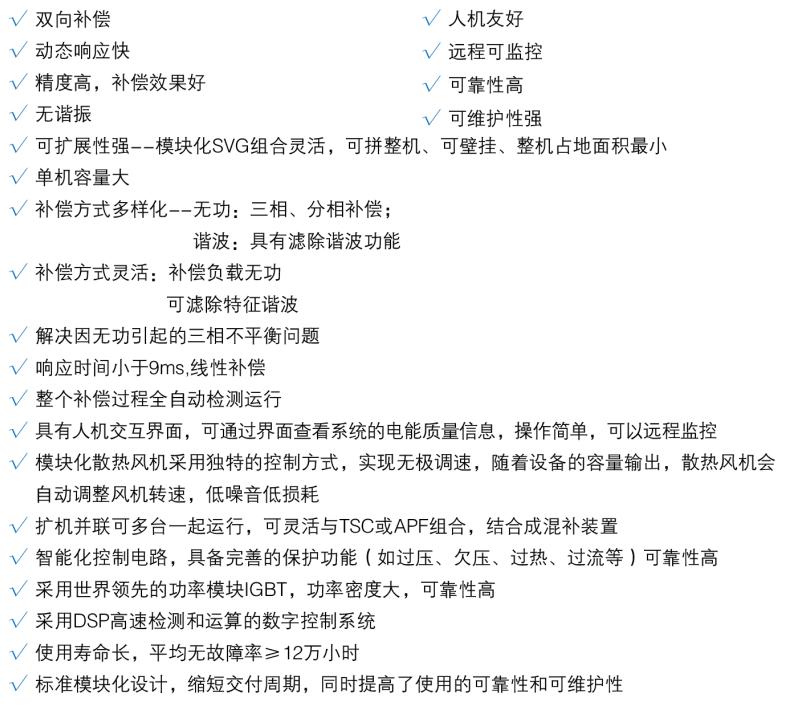

功能特點

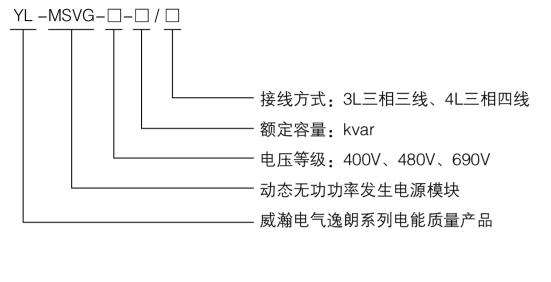

型號說明
應用范圍
SVG產品的應用領域包括化工、汽車制造、食品、制藥、光伏、煙草、電力、通信、冶金、紡織、造紙、軌道交通、軍工、半導體、現代建筑、醫院、石油開采、劇院影院廣電、電動汽車充電站等.
|
|
|
