高壓H.SVG動態無功連續補償裝置是一種用于高壓電力系統，實現動態無功有源補償?shù)漠a(chǎn)品。該產品突破傳統的無功補償理念，采用電力電子器件IGBT功率模塊來搭建三相整流和逆變電路，組成有源發生裝置，是集濾波、無功補償于一身，可對負載產生的多次諧波進行實時跟蹤濾波，又可對負載產生的無功實現雙向補償和連續調節，實現功率因數全程趨近1。
高壓H.SVG動態無功連續補償裝置有兩種結構形式：
一種是鏈?zhǔn)?/span>H橋串聯結構，也稱為直掛式，它是由多個IGBT模塊鏈接單元串聯后直接接入高壓母線。它的特點是結構緊湊，控制復雜，使用IGBT模塊數量多，但省去了電源降壓變壓器。容量超過2000KVar的H.SVG選用鏈?zhǔn)浇Y(jié)構在性?xún)r(jià)比上有優勢。
另一種結構是變流器通過降壓變壓器連接到電網，把系統電壓降低到適合IGBT變流器正常工作的電壓，低壓側變流器采用三電平二極管鉗位拓?fù)浣Y(jié)構，開關器件承受的電壓值是裝置內直流電容器上端壓的1/2，IGBT模塊工作更安全可靠。
能夠?qū)崿F(xiàn)雙向、動態無功功率的連續調節，即可補償系統中的感性無功，又可補償系統中的容性無功，穩定系統電壓，抑制電壓閃變，提高功率因數，降低線路損耗。
取消傳統的無功補償裝置中的電容器、電抗器，可實現功率因數全程趨近1，更大地降低線路和變壓器的無功損耗，即使功率因數在1附近穿越，也不會引起因系統運行方式改變或設備參數變化與系統發生串聯或并聯諧振。
能實時跟蹤快速響應，H.SVG 的工作狀態不受系統參數變化的影響，動態特性好。
H.SVG的輸出容量不受系統電壓波動影響，在線路末端電壓偏低的現場，在風電場無功補償需要低電壓穿越的現場，H.SVG這一技術特征特顯優勢。
輸出電流是標準的正弦波，自身不產生諧波。當需要對系統少量諧波進行濾波時，在裝置設備容量足夠的前提下，H.SVG可以做到在補償無功功率的同時能濾除系統一部分特征諧波，具有無功和諧波綜合補償功能。
保護措施齊全，有過壓、欠壓、過流、過熱、IGBT模塊故障，電子元器件監測等多重保護功能。
采用大屏幕彩色觸摸屏的友好人機界面，可顯示記錄系統運行參數，H.SVG運行參數，故障記錄，可與上位機進行聯網通訊。
運行損耗只有同容量TCR的一半。
系統標稱電壓：6、10、35KV
推薦容量：600、1000、2000、3000、4000、5000、8000、10000、20000、50000kvar
觸摸屏功能顯示：系統運行主要參數、SVG運行參數、工作狀態、故障指示內容、各項輸入指令
保護功能：有過壓、欠壓、過流、過熱、IGBT模塊故障，電子元器件監測等多重保
控制輸入信號：系統PT柜Ua、Ub、Uc三相電壓信號，系統主進線CT柜Ia、Ic兩相電流信號
在電網中的應用：電網要求無功支持的容量一般都比較大，H.SVG在提高系統功率因數，減少線路損耗，抑制系統振蕩，提高電網電壓穩定性方面比常規的SVC產品有明顯的優勢。
在電氣化鐵路、城市軌道交通供電系統中的應用：這類負荷的特點是負荷波動大，沖擊性強，沿途各站間采用高壓電纜長距離供電，由電纜充電電容帶來的容性無功倒送到電力系統中，因此夜間功率因數很低。利用H.SVG能雙向無功連續補償?shù)奶匦跃湍芎芎玫亟鉀Q上述問題。
在冶金、煤炭、港口、化工等行業變配電網中的應用：這些行業的負荷中有大型直流整流設備、變頻調速設備，負荷沖擊性大，需要補償?shù)臒o(wú)功變化量大，投切頻繁，電流諧波含量大，電壓波動大。常規的無功補償SVC不能很好滿足上述工況要求，采用H.SVG能快速跟蹤動態補償變化的負荷，抑制電壓閃變，在提高系統功率因數的同時濾除系統諧波，保障電氣設備的安全運行。
H.SVG風電場的應用前景看好：風力發電機受外界環境的影響，其在并網運行中需要不斷調整無功補償量，功率因數要嚴格控制在標準范圍內，要求無功補償裝置是動態投切，連續可調的。尤其當電網故障出現電壓跌落時，要求風電系統具有低電壓穿越功能。H.SVG良好的電壓特性和雙向無功連續補償功能能解決當前風電場遇到的無功補償難題。

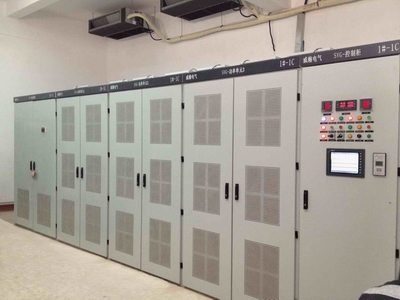

案例：高壓H.SVG動態無功連續補償裝置用在現場
|
