隨者科學技術的發展，工業企業中非線性用電設備的種類和數量迅速增加。這些用電設備在運行時會產生大量諧波，從而導致系統損耗增加，嚴整威脅設備的正常運行。因此消除諧波”污染”問題已經成為國際性的重大研究課題。

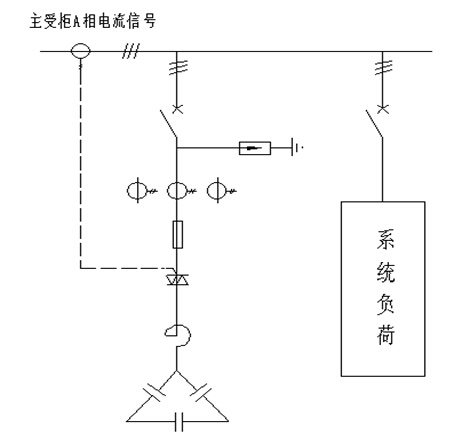

低壓TSF動態諧波濾波裝置根據負荷諧波的大小，利用可控硅動態投切濾波電容器組，能夠?qū)崿F(xiàn)對非線性負荷動態濾除諧波。該裝置在投切過程中無沖擊、無涌流、無過渡過程，在動態濾波的同時，也動態補償無功功率。另外，TSF+TSC可以組成性價比更高的動態諧波和無功功率綜合補償裝置，適合于負荷諧波含量大、功率因數低、負荷波動大的場合，可有效的實現動態諧波濾波和無功補償，是諧波治理和無功補償領域的重要?jiǎng)?chuàng)新。
TSF-A型 TSF-W型
實時跟蹤負荷變化，動態濾除系統諧波。
可控硅采用光電觸發技術，實現一次系統和二次系統隔離，保證高可靠性觸發。
實現過零投切，投切過程無沖擊、無涌流、無過渡，最大限度延長電容器使用壽命。
可以頻繁投切，動態改善總諧波畸變率，滿足國家對諧波治理要求。
動態濾除諧波的同時，兼具無功功率補償功能。
降低網損和變壓器損耗，增加變壓器帶載容量。
在外部故障或停電時自動推出，送電后自動恢復運行。
微機控制，智能優化投切方式，實現無人值守，并具有串行通訊功能。
系統標稱電壓：0.4、0.55、0.69、1KV
系統電源頻率：50Hz
基本濾波次數：3、5、7、11次
控制輸入信號：負載相電壓Ua、Ub、Uc，負載電流Ia
低壓TSF動態諧波濾波裝置廣泛應用于石化、鋼鐵、冶金、汽車、造船行業；電氣化鐵道及城市地鐵、機械制造、煤炭、電力、煙草、造紙、水泥等行業；另外辦公樓及民用供電系統也有消除諧波污染，改善電能質量的廣泛需求。

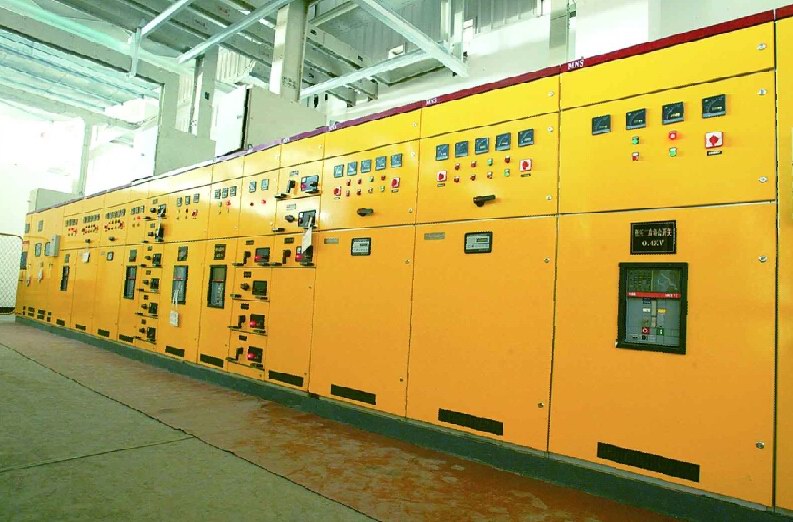

案例：低壓TSF動態諧波濾波裝置用在現場
