低壓TAPF電力有源濾波和無功綜合補償裝置是結合現代電力電子領域的最新成果研制開發的新型動態無功補償諧波綜合補償裝置，集動態無功補償和有源濾波功能于一身，成為無功補償濾波領域的一大亮點。TAPF控制系統可對系統的無功電流及諧波電流進行實時計算分析，準確補償系統所需要的無功功率和諧波電流。在工作過程中，補償和濾波同時進行，保證供電系統安全穩定運行，同時達到最佳補償濾波效果。
采用可控硅、電容電感元件和IGBT智能模塊組成的補償單元，單套實現動態無功補償和諧波有源濾波的綜合功能。
濾除2-50次內諧波電流，改善電能質量。
動態特性好，調節速度快。
自身不產生諧波，采取多種措施避免與系統發生諧振，設備可靠性高。
自身功耗低，設備效率高，節能效果明顯。
采用柜式結構，體積小，節省占地面積。
系統標稱電壓：0.4、0.55、0.69、1KV
系統電源頻率：50Hz
補償效果：補償容量足夠的情況下，達到0.95以上
可濾除諧波次數：2~50次特征諧波

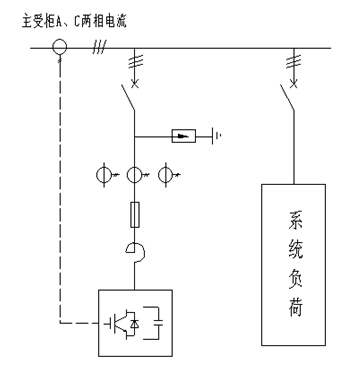

控制輸入信號：負載相電壓Ua、Ub、Uc，負載電流Ia、Ib、Ic
負荷功率因數偏低，需要進行無功補償?shù)膱龊?/span>
諧波較大，需要改善電能質量的場合
對系統電能質量要求較高的場合

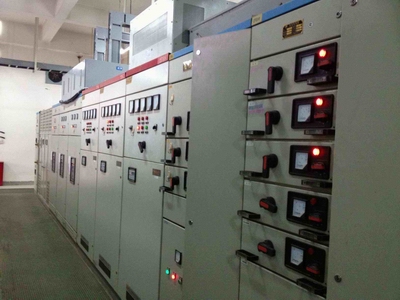

案例：低壓TAPF電力有源濾波和無功綜合補償裝置用在現場
|
