產品概述
有源電力濾波器采用三電平拓?fù)浣Y(jié)構，模塊化設計，可濾除2~61次諧波，諧波治理為主，無功補償和三相不平衡補償可選，具有單模塊運行模式，整機化運行模式。整機模式采用創新性的系統結構，只需一組互感器就可以實現多臺模塊的并聯，解決了制約傳統有源濾波器并聯使用中互感器帶載能力有限的問題，并能簡化有源電力濾波器功率模塊的結構設計，可實現有限熱插拔。此結構快創了業界APF的新架構模式，在此基礎上，威瀚電氣APF衍生出諸多智能化、獨有化的產品特點。
有源濾波器以并網的方式接入電網，通過外部電流互感器CT，實時檢測負載電流，并通過內部DSP計算，提取出負載電流的諧波成分，然后通過PWM信號發送給內部的IGBT，控制逆變器產生一個負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流，實現濾波，動態補償無能功能。

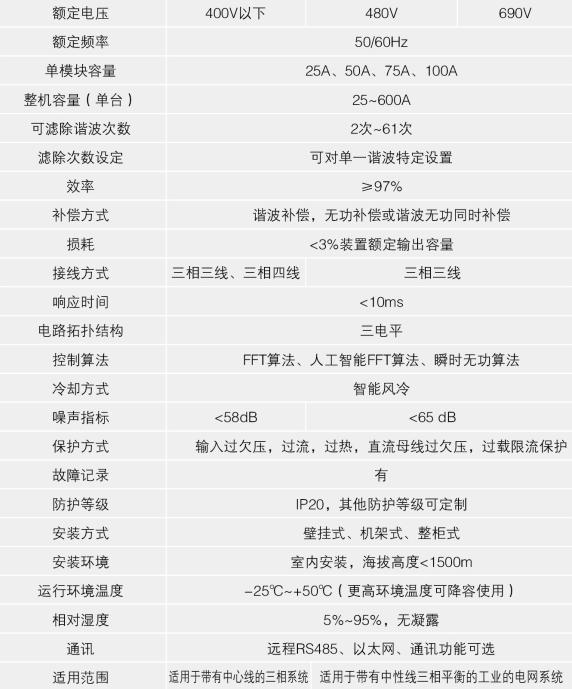

主要技術參數

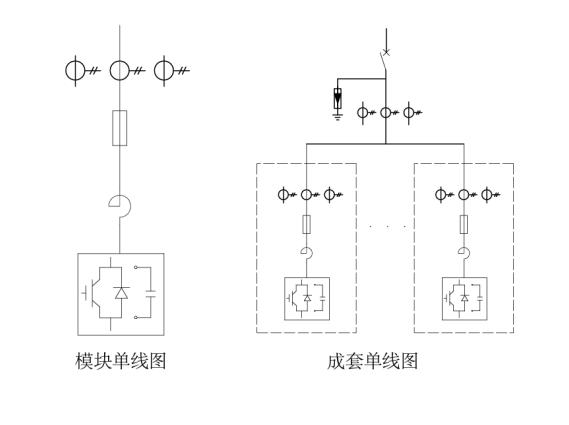

主系統圖

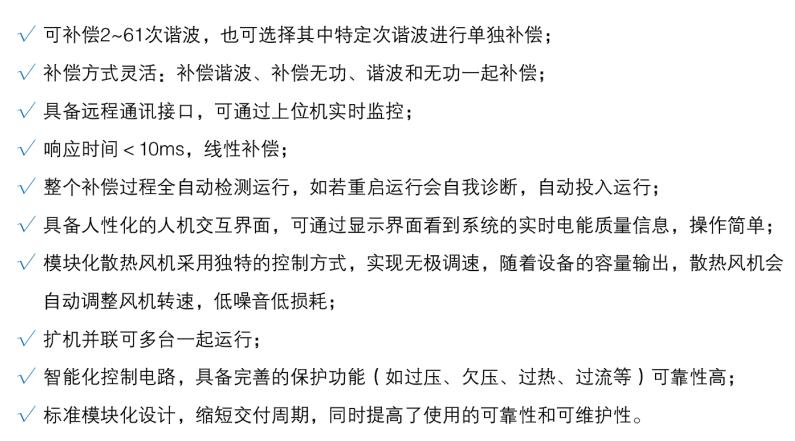

功能特點

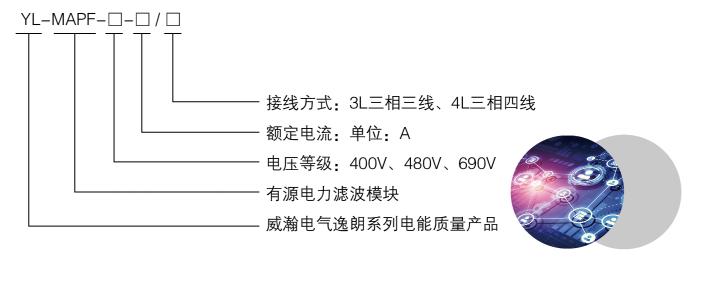

型號說明
應用范圍
APF產品的應用領域包括化工、汽車制造、食品、制藥、光伏、煙草、電力、通信、冶金、紡織、造紙、軌道交通、軍工、半導體、現代建筑、醫院、石油開采、劇院影院廣電、電動汽車充電站等
|
|
|
