高壓HVC自動無功電壓綜合調節裝置是一種根據電網及負荷狀況分級自動調節電壓和無功的裝置。其特點是：調節系統由微機監測、智能判斷、優化控制、便于聯網；無功補償系統為模塊結構，分級任選、配置靈活。該成套裝置推廣應用后，對推進電力系統自動化，保證供電質量減少線路損耗、節約電能，提高輸配電系統的輸送容量、運行效率和經濟效益發揮著重要的作用。
自動補償負荷無功功率，提高負荷功率因數。
調節有載調壓分接頭、穩定負荷電壓。
降低網損、高效節能。
抑制系統諧波。
減小無功電流，增加變壓器帶載容量。
自動投切與調節，無需人工干預。
控制器快速響應。
補償裝置保護措施齊全，自動化程度高，能在外部故障或停電時自動退出，送電后自動恢復運行。

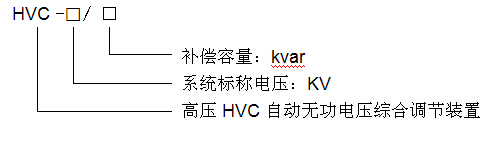

系統標稱電壓：6、10、35KV
額定頻率：50Hz
并聯電容器模塊推薦值：150、300、450、600、750、900、1000、1200、1500、1800、2000、2400、2700、3000kvar
并聯電抗器模塊電抗率：6%
無功補償模塊內部結線方式：Y
補償效果：在補償容量足夠的前提下，功率因數補償?shù)?/span>0.9以上

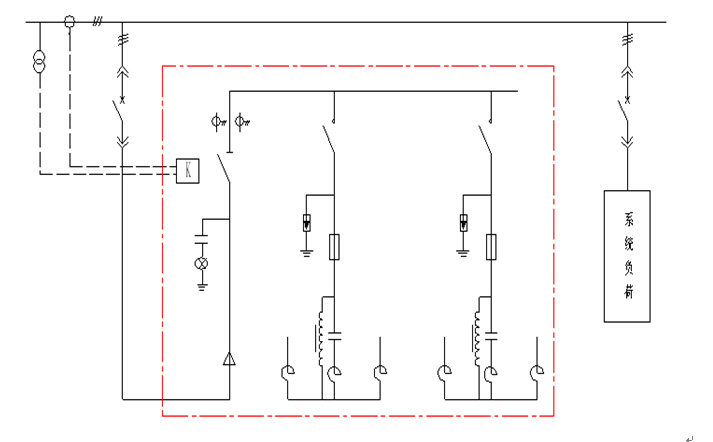

控制信號輸入：從系統主進線CT柜上，檢取Ia一相電流信號，從系統的PT柜，檢取Ub、Uc兩相電壓信號
用電企業高壓電力系統無功功率補償
高壓異步電機就地無功功率補償
居民小區電力負荷的自動無功功率補償
高壓電網無功功率補償（日均負荷變化不大的場合）
案例：高壓HVC自動無功電壓綜合調節裝置用在現場
|
