低壓TSC可控硅動態無功功率補償裝置采用大功率可控硅組成的無觸點開關，對多級電容器組進行快速無過渡投切，克服了傳統無功功率補償器因采用機械觸點燒損，對電容沖擊大等缺點。對各種負荷均能起到良好的補償效果。TSC-W型補償器采用的三相獨立控制技術解決了三相不平衡沖擊負荷補償?shù)募夹g(shù)難題，屬國內首創，填補了國內空白。低壓TSC可控硅動態無功功率補償裝置動態響應速度快，節能降耗效果顯著，動態補償功率因數，具有降低損耗，穩定負載電壓，增加變壓器帶載能力等功能，是無功功率補償領域的更新?lián)Q代產品。

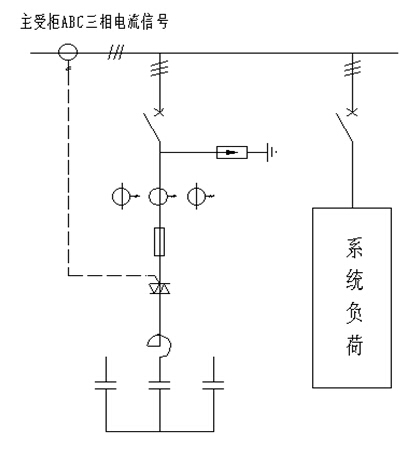

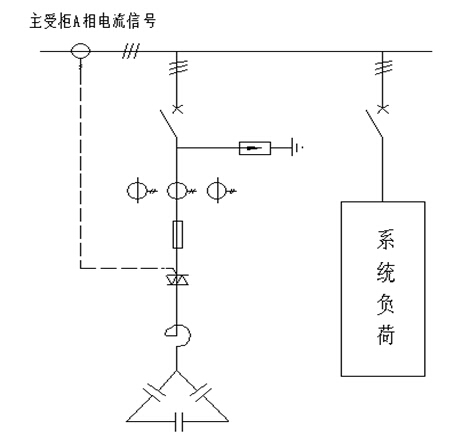

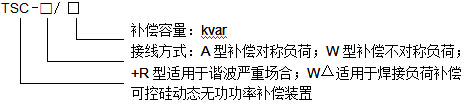

TSC-A型 TSC-W型
可就地補償，也可集中補償。
實行三相或分相動態補償，A型適用于對稱負載，W型適用于不對稱負載或者沖擊負載，WΔ用于焊接負荷三相不平衡補償。
實時跟蹤負荷變化，動態補償無功功率。
可控硅采用光電觸發技術，實現一次系統和二次系統隔離，保證高可靠性觸發。
實現過零投切，投切過程無沖擊、無涌流、無過渡，最大限度延長電容器使用壽命。
動態抑制諧波，運行安全可靠。
在規定的動態響應時間內，多級補償一次到位。
降低網損和變壓器損耗，增加變壓器帶載容量。
抑制電壓閃變。
在外部故障或停電時自動推出，送電后自動恢復運行。
微機控制，智能優化投切方式，實現無人值守，并具有串行通訊功能。
系統標稱電壓：0.4、0.55、0.69、1KV
系統電源頻率：50Hz
推薦單臺柜容量（系統電壓400V時）：135、180、225、270、315、360、405、450、495、540Kvar，可以多套并用
投切級數：2-11級
補償效果：在補償容量足夠的前提下，功率因數補償?shù)?/span>0.95以上
控制輸入信號：負載相電壓Ua、Ub、Uc，負載電流Ia（補償對稱負荷）；負載相電壓Ua、Ub、Uc，負載電流Ia、Ib、Ic（補償不對稱負荷）
負荷功率因數偏低，線路電壓降大，需要進行無功功率補償?shù)膱龊?/span>
應用于負載功率因數變化范圍大，變化速度快的場合
對電壓波動和動態補償有較高要求的用電場合
廣泛應用于電力，機械制造，汽車，冶金，造船，港運。鐵路。煤礦，化工，油田等行業

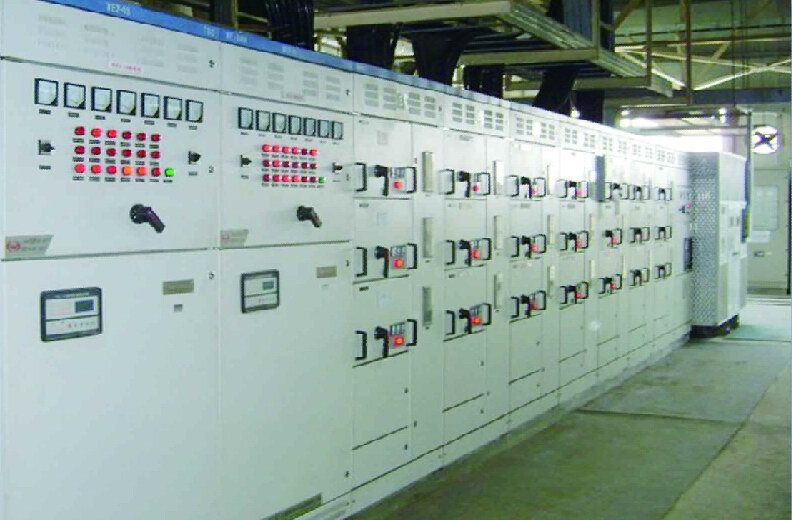

案例：低壓TSC可控硅動態無功功率補償裝置用在現場
|
