高壓H.SVG++動態無功和濾波綜合補償裝置指H.SVG與其它無源補償或?yàn)V波裝置組合的高壓動態無功和濾波綜合補償裝置。傳統的高壓補償裝置使用真空開關投切電容器組，其結構、控制都比較簡單，響應時間在秒級以上，不能頻繁投切，而且分組與分組之間級差比較大，補償精度差。高壓H.SVG動態無功連續補償裝置能做到感性、容性無功功率的雙向、連續、快速實時跟蹤補償，是各種無功補償裝置的優先選擇。對于大工業負荷，要求的動態無功補償容量越來越大，如果全部采用H.SVG結構形式，設備的一次性投資增加很多。常用的辦法是把H.SVG與無源產品相結合，發揮各自的優勢，使整套裝置在一定的補償容量范圍內具有連續補償?shù)墓δ?，動態特性、補償容量、性價比、抑制諧波、安全可靠等技術指標都能滿足用戶現場的工況要求。H.SVG++是今后高壓系統無功功率補償領域的發展主流。
H.SVG++裝置內的H.SVG容量一般選擇H.SVG++全套容量的1/2-1/3，但它的動態連續補償范圍不僅僅是H.SVG的容量，而是擴大到H.SVG++ 綜合補償裝置的總?cè)萘糠秶鷥?nèi)。
H.SVG++動態無功綜合補償裝置輸出無功容量是連續的，沒有跳躍階梯式分組補償，補償精度高，能保證功率因數≥0.98，節能效果顯著。
在某些特殊需要的場合，裝置還可以向系統反向輸出一部分感性無功，補償系統中的容性電流。
H.SVG++響應速度快，能實時跟蹤補償，適用于負荷頻繁變化的場合。
H.SVG++還特別適合高功率因數，大諧波場合的無功補償，如變頻驅動、中頻電源等負荷，其本身功率因數在0.9以上，但輸出諧波問題沒有解決，通常采用常規的LC無源濾波器，需要配置5次、7次等多個通道。LC雖然把諧波濾掉一大部分，但在濾波的同時，也向系統倒送容性無功，造成系統過補償，這是很危險的，而且還影響到LC濾波裝置的正常投入。所以LC濾波裝置的容量是設計部門在考慮總體布局時感到棘手的問題。解決上述問題的有效辦法就是選用H.SVG+FC，在濾除諧波的同時，把系統功率因數調整到+0.98以上。
H.SVG++與其它形式的濾波補償裝置如TCR+FC 、MCR+FC相比較，更突顯其優勢：它自身不產生諧波，不需要再增加FC的容量；它自身的功耗低，發熱量小；噪音??；占地面積不大，可以組成柜式結構，便于集中管理。
H.SVG++ 是面向二十一世紀無功功率補償裝置的更新?lián)Q代產品。
系統標稱電壓：6、10、35KV
推薦容量：600、1000、2000、3000、4000、5000、8000、10000、20000、50000kvar
觸摸屏功能顯示：系統運行主要參數、SVG運行參數、工作狀態、故障指示內容、各項輸入指令
保護功能：有過壓、欠壓、過流、過熱、IGBT模塊故障，電子元器件監測等多重保
控制輸入信號：系統PT柜Ua、Ub、Uc三相電壓信號，系統主進線CT柜Ia、Ic兩相電流信號
高壓H.SVG++動態無功和濾波綜合補償裝置適用于對調壓和動態無功補償有較高要求的用電部門，可廣泛應用于機械制造、冶金、鐵道、煤礦、化工、油田等大范圍頻繁波動性負荷相對集中的大中型工業企業。

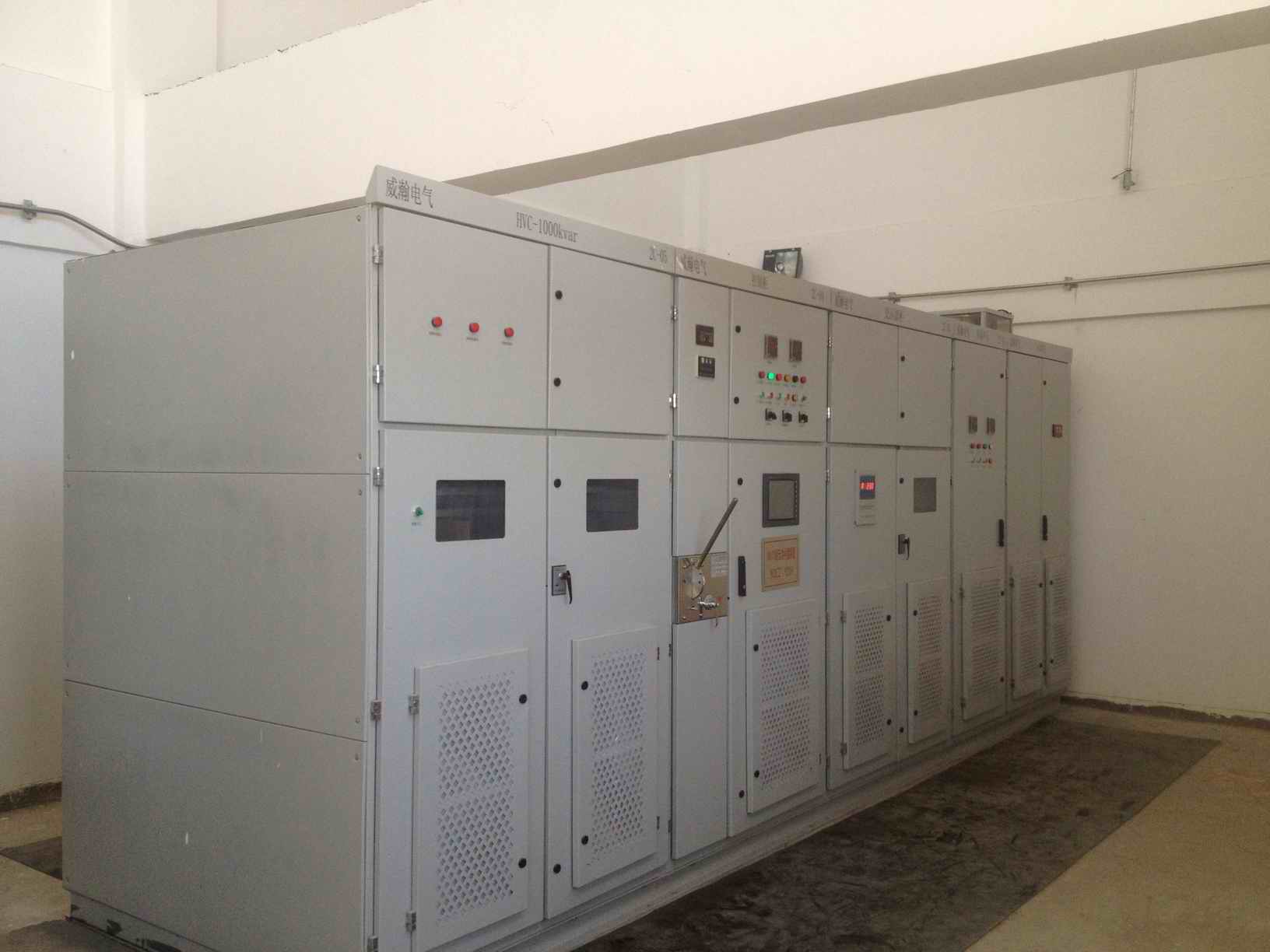

案例：高壓H.SVG++動態無功和濾波綜合補償裝置用在現場
|
