低壓ASVG動態無功發生電源是一種用于電氣系統動態無功功率補償領域，突破無功補償傳統理念的高技術產品。該裝置采用半導體電力電子器件來搭建整流和逆變電路，可對負荷實現雙向補償和連續調節。ASVG在原理上具有創新和突破，取消電容器，不用電容器來產生無功功率，克服了傳統補償器容易與系統發生串聯諧振或并聯諧振的缺點，徹底解決了在諧波環境下進行線性無功功率補償?shù)碾y題，是無功補償?shù)母聯Q代產品。
低壓ASVG動態無功發生電源體積小，相對成本低，響應速度快，功耗和發熱量小，可廣泛適用各種負荷狀況，起到穩定系統電壓，增加變壓器帶載能力，抑制系統諧波的作用。如：因大量使用感應電動機，負荷沖擊波動非常大，諧波的變化也比較復雜，造成系統平均功率因數偏低，ASVG新型動態無功發生電源能自動跟蹤負荷變化，平滑無級輸出大小與負荷的無功電流大小相等、方向相反的容性無功電流，使系統的功率因數始終保持為1；另外，對于負載呈現容性或者是處在容性感性反復變化的狀態的現場，傳統的無功功率補償器無法達到補償效果，使用該產品可使系統的功率因數始終保持在1，節能和諧波抑制效果顯著。
采用大功率的IGBT管組成三相逆變橋，雙向連續調節無功功率，既可補償感性無功，又可補償容性無功。
調節速度快，適合于國內電網頻繁波動的場合。
取消了傳統的無功補償裝置中的補償電容器，克服了傳統補償器易與系統發生諧振的缺點。
自身功耗低，發熱量小，節能效果明顯。
輸出無功電流是標準的正弦波，不產生諧波，在系統諧波電流較大環境下，WHSVG仍可正常運行。
保護措施齊全，具有過流、過壓、欠壓、過熱，電子元器件監測等多重保護。
采用大屏幕彩色觸摸屏的良好人機界面，可顯示和記錄系統運行參數，設備運行參數可與上位機進行聯網和通訊。
體積小，可以多臺并聯使用，也可以與無源類產品配合使用，增強補償容量。
系統標稱電壓：0.4、0.55、0.69、1KV
系統電源頻率：50Hz
推薦容量（系統電壓400V時）：135、180、225、270、315、360、405、450、495、540Kvar
保護功能：過壓、過流、限流、溫升、IGBT等各種保護
控制輸入信號：負載相電壓Ua、Ub、Uc，負載電流Ia、Ib、Ic
低壓ASVG動態無功發生電源適用于工業、商業及民用供電系統無功功率補償，克服了常規無源補償產品的缺陷，特別適用于負載諧波大、諧波頻譜復雜的場合。

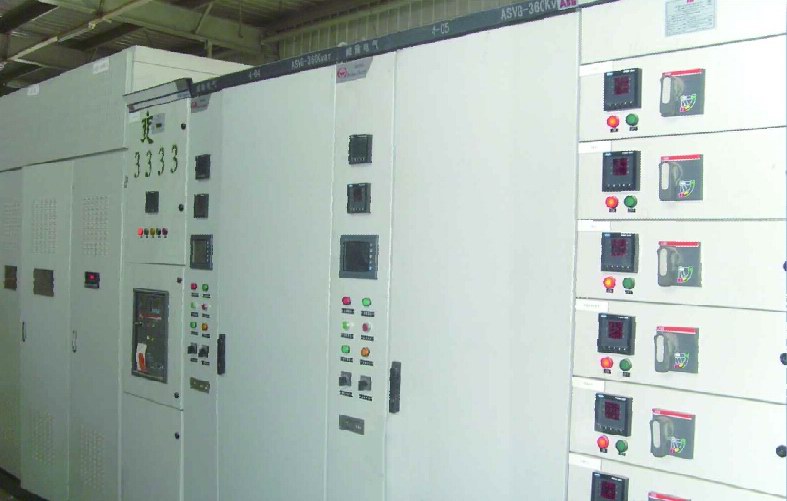

案例：低壓ASVG動態無功發生電源用在現場
|
