高壓TSC型SVC動態無功功率補償裝置是一種能夠根據電網系統無功功率大小和電壓控制要求自動調節，動態跟蹤補償?shù)男滦碗娙菅a償裝置。該產品采用全數字化智能控制系統，利用大功率晶閘管串聯組成高壓交流無觸點開關，代替?zhèn)鹘y(tǒng)的真空接觸器和機械式交流斷路器，可實現對多級電容器組的快速過零投切。高壓TSC系列可控硅動態無功功率補償裝置響應時間小于20ms，對沖擊負荷、時變負荷能夠?qū)崟r監測，動態補償，在補償容量足夠的情況下，實現功率因數補償至0.95以上的目的，同時針對現有補償方式存在調壓復雜，控制開關易受沖擊、使用壽命短等缺點，率先引進美國西屋技術，是動態無功功率補償和電壓自動調節雙重功能并舉的高性能產品，技術水平國內領先。該產品具有降低網損、節約電能，提高供電質量等顯著特點，可以給用戶帶來巨大的經濟效益和社會效益。
實時跟蹤負荷變化，動態補償無功功率，提高系統功率因數。
采用光纖觸發技術，實現一次系統和二次系統隔離，解決干擾問題，保證了觸發脈沖同步和精度。
采用晶閘管控制投切電容器組，實現過零投切，提高設備的使用壽命。
電容器組投切過程中無浪涌電流、無操作過電壓、無電弧重燃現象。
動態抑制系統諧波，主回路設計充分考慮電容器組對諧波電流放大問題，保證設備安全、可靠運行。
改善電壓質量，穩定系統電壓，抑制電壓閃變。
降低網損，高效節能，提高電氣設備效率，增加變壓器帶載容量。
控制器實現全數字化，人機界面液晶顯示，具有聯網通訊功能。
控制具有高可靠性，而且操作簡單，與系統連接時，不需要考慮交流系統相序。
補償裝置保護措施齊全。
適合于負載頻繁波動的場合。
系統標稱電壓：6KV、10KV、35KV等特殊電壓等級
額定頻率：50Hz
電容器組模塊推薦值：150、300、450、600、750、900、1000、1200、1500、1800、2000、2400、2700、3000kvar
電容器接線方式：△型
電抗器模塊電抗率推薦值： 6％、13％
補償效果：在補償容量足夠的前提下，功率因數補償?shù)?/span>0.95以上

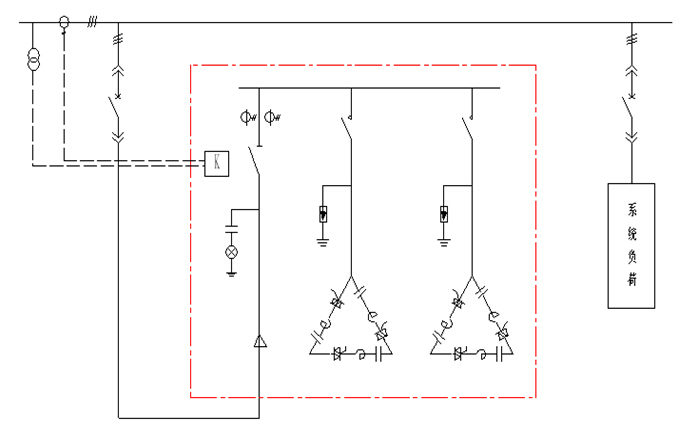

控制信號輸入：從系統主進線CT柜上，檢取Ia一相電流信號，從系統的PT柜，檢取Ub、Uc兩相電壓信號
冶金行業各類大型軋鋼機、電弧爐等沖擊性時變負荷動態無功功率補償
各個工礦企業用電部門高壓側電網無功功率補償
電力部門高壓電網無功功率補償
遠距離電力傳輸無功功率補償
適合于電網負載頻繁波動的場合

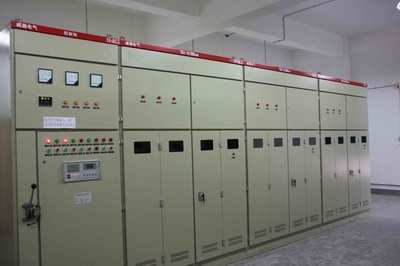

案例：高壓TSC型SVC動態無功功率補償裝置用在現場
|
