高壓H.APF++電力有源濾波和無功綜合補償裝置集濾波、無功補償于一身，可對負荷產生的多次諧波進行實時跟蹤濾波，又可對負荷產生的無功實現雙向補償和連續調節，實現功率因數全程趨近1。
高壓H.APF電力有源濾波和無功綜合補償裝置克服了SVC無源產品的諸多弊端，也是H.SVG有源產品的技術升級。
高壓H.APF++電力有源濾波和無功綜合補償裝置可以勝任在任何工況條件下的安全連續工作，這也給設計和管理帶來簡約，是SVC的更新?lián)Q代產品，H.APF開創了面向二十一世紀電能質量控制的新紀元，必將成為今后無功補償和諧波治理領域中的主流產品。
具有動態濾除諧波功能，又可動態補償負荷的感性無功或容性無功，集三個功能于一身，現場可根據實際負荷情況合理設定容量分配比率。
單套H.APF++就可同時濾除2次～25次諧波（也可選擇濾除系統特征諧波），克服了傳統的LC無源濾波器需要多組單調諧濾波支路組成的缺點，濾波效果能達到90％以上。由于取消了補償電容器，杜絕了因?yàn)殡娙萜魅葜党霈F(xiàn)衰減或系統阻抗改變發生串并聯諧振的可能。高壓H.APF++電力有源濾波和無功綜合補償裝置可以勝任在任何工況條件下的連續工作。
具有連續平滑調節，雙向無功補償?shù)墓δ堋ａ槍ο到y(tǒng)呈現容性無功的工況，呈現容性無功過補的工況，以及呈現容性無功、感性無功反復變化的工況，H.APF++能充分發揮其雙向補償?shù)墓δ苁瓜到y(tǒng)的功率因數始終穩定在+0.99以上。
H.APF++輸出的補償無功是純正的正弦波，設備本身不產生諧波。
采用大屏幕、高清晰、中文菜單顯示彩色觸摸屏人機界面。實時顯示系統電壓、電流、諧波、功率因數等各項電氣參數，實時顯示裝置運行參數和歷史事件記錄，并可以通過485接口與上位機進行通訊。
H.APF++可以多臺并聯使用。也可以根據現場實際工況與SVC無源補償、濾波裝置組合起來使用，提升裝置的容量和性價比。
H.APF++裝置運行功耗是同容量TCR型SVC的一半。
系統標稱電壓：6、10、35KV
推薦容量：600、1000、2000、3000、4000、5000、8000、10000、20000、50000kvar
觸摸屏功能顯示：系統運行主要參數、SVG運行參數、工作狀態、故障指示內容、各項輸入指令
保護功能：有過壓、欠壓、過流、過熱、IGBT模塊故障，電子元器件監測等多重保護
負荷功率因數偏低，需要進行無功補償?shù)膱龊?/span>
廣泛應用在電力、機械和化工等行業
居民小區電力負荷的動態功率補償
電力動態補償有較高要求的場合

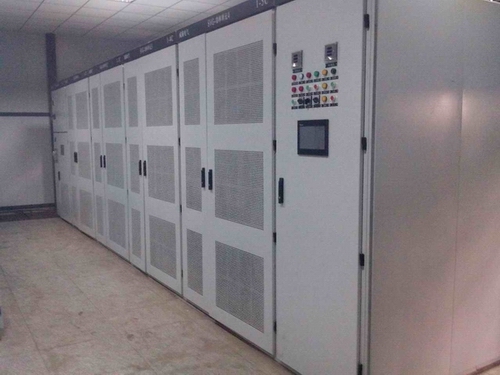

案例：高壓H.APF++電力有源濾波和無功綜合補償裝置用在現場
|
